Программное обеспечение для YK7332A ЧПУ формовочный шлифовальный шлифовальный шлифовальный шлифовальный станок спроектирован и разработан, с использованием передовых структурных рамок, объектно - ориентированной технологии программирования, система имеет хороший человеко - машинный интерфейс, простая в эксплуатации, в общей сложности четыре функциональных модуля: расчет сечения, дуговое выравнивание, автоматическое генерирование, управление программой и загрузка. Благодаря этим четырем функциональным модулям, в процессе обработки, в соответствии с основными параметрами циклоидальной шестерни, можно автоматически производить расчет сечения, согласование дуги и, в конечном итоге, генерировать подпрограмму обрезки шлифовального круга. Соответствующая продукция включает в себя стандартную циклоидальную шестерню и двухзубую циклоидальную шестерню, в которой стандартная циклоидальная шестерня также включает многозубое шлифование.
Основные функции заключаются в следующем:
1 Хороший человеко - машинный интерфейс. Системный интерфейс дружелюбен, работа проста и проста в обучении, просто введите основные параметры, чтобы реализовать автоматическое генерирование программы обрезки шлифовального круга, результаты могут быть отображены оператору через данные и графическую форму, удобную и интуитивно понятную. Способность сохранять имеющуюся информацию о деталях и файлы данных, которые могут быть вызваны непосредственно во время использования, уменьшает трудоемкость оператора, повышает скорость и эффективность работы.
2 Расчет сечения. Введите основные параметры циклоидальной шестерни, вы можете автоматически выполнить расчет сечения стандартной циклоидальной шестерни и двухзубой циклоидальной шестерни, чтобы создать файл точки данных.

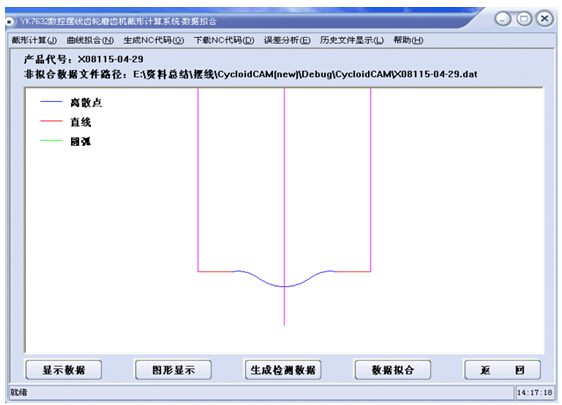

3. приведение дуги в соответствие. Данные дискретной точки, рассчитанные по поперечному сечению, скоординированы дугой, что делает поперечное сечение шлифовального круга более гладким и легко программируемым для обработки при обеспечении точности.

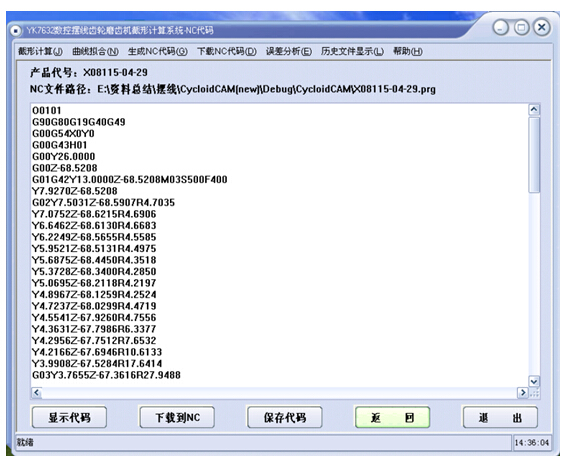

Автоматическое генерирование модифицированных подпрограмм. В соответствии с системой ЧПУ станка автоматически генерируется соответствующая ему подпрограмма обрезки шлифовального круга и сохраняется.
Программное обеспечение должно работать под Windows XP с разрешением 1024×768.

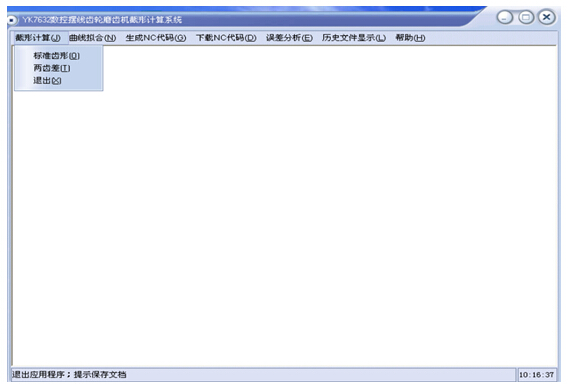

Основной интерфейс программного обеспечения, например, рисунок 1:
