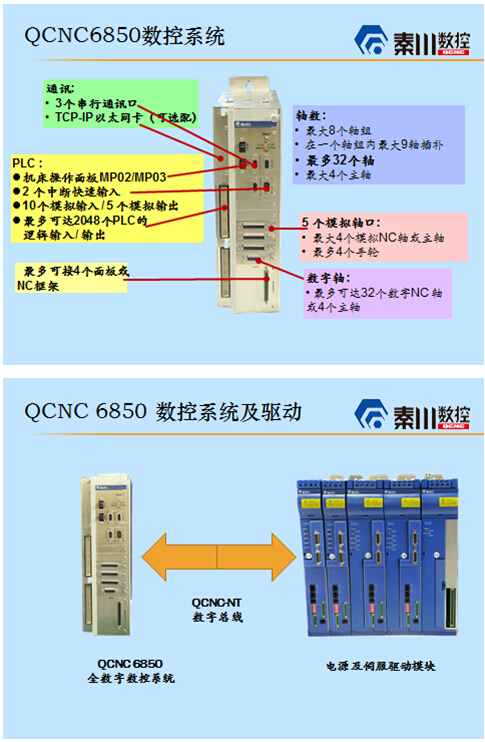

Система ЧПУ QCNC6850 представляет собой полностью цифровую высококачественную универсальную систему ЧПУ, которая использует передовую технологию обработки цифровых сигналов (DSP) и оснащена новейшим процессором Motorola Corporation. Это эффективная, надежная, открытая и наиболее конкурентоспособная на рынке высококачественная система ЧПУ, управляемая системой:
* Максимально: 32 оси
* Максимум: 8 осевых групп
* Максимум: 9 осевых вставок
* Максимально: 2048 точек ввода / вывода PLC
Основные технические характеристики системы QCNC6850:
Цикл отбора проб кольца положения: 200us
Цикл отбора проб кольца скорости: 100us
Цикл отбора проб электрического кольца: 50us
Ширина полосы пропускания кольца скорости: 260Гц
Система ЧПУ QCNC6850 широко используется в различных станках: пятиосный фрезерный агрегат VMC80W, пятиосный конический зуборезный фрезерный станок QMK002, пятиосный конический зуборезный станок QMK009, полноприводный червячный шлифовальный шлифовальный станок YK7236A, шлифовальный станок с ЧПУ YKS7336, станок с ЧПУ 2336 для шлифовки торцевых отверстий и шлифовальный станок с ЧПУ QYF006. Его функциональность и надежность полностью подтверждены. Система QCNC 6850 полностью заменяет систему NUM Axium Power 1050.
1. Гибкая многофункциональная конфигурация.
1) Универсальный CNC с несколькими конфигурациями
Производителям станков (OEM) просто нужно выбрать свою лучшую платформу для станков и приложений, а также соответствующие программные опции, чтобы получить оптимальную конфигурацию системы ЧПУ. Специальные программные функции получены путем пакетов (токарное, фрезерное, шлифовальное, зубчатое шлифование, обработка древесины, обработка камня и другие пакеты программного обеспечения).
2) Поддерживаемые сервоприводы QDLU могут использоваться в высокопроизводительных ситуациях (например, при высокоскоростной обработке) и в более сложных рабочих условиях, они могут использоваться в различных двигателях (например, вращающихся двигателях, линейных двигателях, моментных двигателях и т. Д.) и поддерживать множество типов обратной связи.
3) Элементы отображения системы QCNC 6850 могут свободно комбинироваться в соответствии с потребностями пользователя и не зависят от CNC. Пользователи могут выбрать любой из компактных, стандартных или сложных,
4) Пользователи могут использовать стандартные инструменты (HTML, Java, VB, Delphi, VC или C + +) для разработки более функциональных интерфейсов. На базе платформы WINDOWS QCHMI можно легко интегрировать пользовательские приложения (специализированные станковые приложения, CAD / CAM и т.д.) и OEM - приложения (инструменты технической помощи, инструменты управления станками и т.д.).
5) Процедуры обработки для настройки системы
• Интерференции в режиме реального времени
Использование простых действий может напрямую влиять на положение оси и состояние ввода / вывода в режиме реального времени. Таким образом, специальная обработка, а также специальные циклы и макропрограммы могут быть интегрированы в систему ЧПУ.
• Пользовательские команды G
Директива G может изменить существующий фиксированный цикл или добавить новый фиксированный цикл для других потребностей.
• Структурное программирование
Структурное программирование и гибкие и мощные символьные переменные делают сложные программы организованными и легко читаемыми.
6) Сетевое подключение и дистанционная диагностика
QCNC6850 позволяет легко подключаться к основным сетям на рынке, таким как Ethernet Ethernet TCP / IP, FIPWAY и т.д. Это позволяет легко интегрировать систему в глобальную автоматизированную обработку.
Система может быть оснащена сетевым подключением и дистанционными диагностическими функциями, и OEM может быть очень удобным для создания функции удаленной диагностики и обслуживания для диагностики и обслуживания удаленных станков.

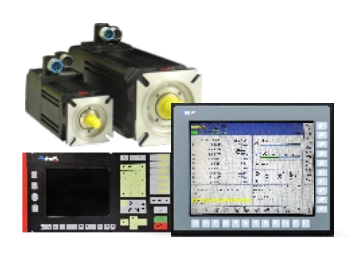

Обеспечить интерактивный и дружественный интерфейс работы и многофункциональную панель управления станком, удобную и интуитивно понятную работу, дизайн уровня защиты IP65.
Модульная конструкция шины системы с ЧПУ QCNC6850 минимизирует время подключения, настройки и обслуживания.
1) Более короткое время ввода в эксплуатацию и технического обслуживания
CNC и сервопривод могут быть настроены QCKIT под WINDOWS на панели ПК, а следующие функции можно легко настроить с помощью значков.
Автоматическая разгрузка параметров сервомотора и кодера.
Оптимальная настройка (время и частота) с помощью встроенного осциллографа.
• Настройка физических величин и динамический мониторинг: ток, скорость, местоположение и т. Д.
• Регистрация сигналов тревоги для упрощения контроля станков (может хранить последние 128 предупреждений)
Изменение параметров сервопривода в режиме онлайн.
2) Сделать конструкцию электрического ящика более компактной, разумной.
Полная цифровая система ЧПУ и система сервопривода упрощают соединение, уменьшают количество разъемов и повышают надежность всей системы. Компактные размеры сервопривода CNC и QDLU для систем с ЧПУ QCNC6850 делают их более удобными для установки в электрических шкафах.
3) Повышение безопасности пользовательских операций
Система ЧПУ QCNC6850 добавляет следующие функции к безопасности операторов и станков:
Отключение питания путем включения защитного реле в каждый сервопривод приводит двигатель в инерционное состояние.
Мониторинг температуры двигателя и сервопривода.
• Система OEM может быть приостановлена в неправильном состоянии.
Автоматическое возвращение ножа при отключении электричества.
Компенсация нагрузки на несбалансированный вал.
