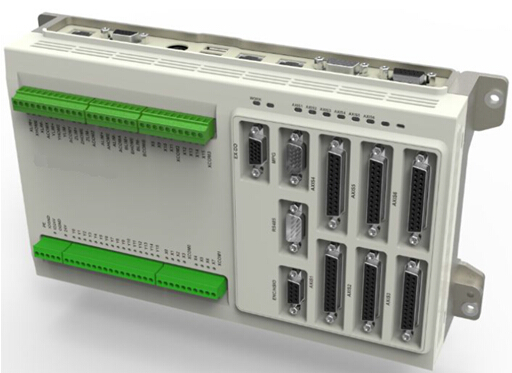

Система ЧПУ QCNC6832 - это практичная и универсальная система ЧПУ, в основном ориентированная на характеристики спроса на промышленное оборудование 3C, разработанная компактная, мощная, простая и умная система ЧПУ.
1. Структура аппаратного обеспечения
• Интегрированная конструкция основной системы управления: контроллер интегрирует функциональные сигналы обычных станков CNC для удовлетворения сложных требований к сигналам станка, в то время как высокоинтегрированная конструкция значительно гарантирует качество работы системы ЧПУ.
• панель управления с цветным дисплеем 10.4LCD "с разрешением 800X600, объединяющим дисплей, клавиатуру CNC и панель управления;
2. Основные показатели технических характеристик:
Максимальное число контрольных осей: 6
Количество сцепленных осей: 4
Главная частота: 1,66 ГГц
• Цифровой ввод / вывод: 30 / 16
Цикл сервоуправления 125us (не регулируется)
Цикл управления 250us (нерегулируемый)
Диапазон выхода аналоговой величины: - 10V ~ + 10V
Выход импульсов: 1 МГц
3. Основные характеристики системы
• Поддержка склада ножей с зажимами и дисковыми ножами, поддержка хранилища сервоприводов
• Операционная система WinCE6.0 с хорошей производительностью, стабильностью и надежностью в режиме реального времени
• Настройка кода G / M, отличная масштабируемость, подходит для специальных самолетов
• Возможность интегрировать изображения + верхний и нижний слой + обработку в единое управление, лучшую работоспособность, в режиме реального времени, экономичное полное решение
Реструктурируемая аппаратная платформа, взаимодействие между человеком и машиной может быть выбрано с помощью кнопочных панелей, сенсорных экранов, карманных коробок. Основной блок управления может быть выбран для сетевого, импульсного / аналогового типа. Модуль расширения шины до 256 DO / DI
• На основе открытой платформы системы управления CNC, HMI / NC / PLC Independent Module Design, пользователи могут на основе платформы вторично разрабатывать интерфейсы, макрокоманды, логику, быстрое построение выделенных систем
6 - канальный интерфейс вывода импульсов / аналогов, который может подключаться к сторонней приводной системе, гибкий и удобный
4. Основные функции программного обеспечения
Мощный компонент оптимизации траектории
Перспективные компоненты предварительной обработки
Функция компенсации ошибок двустороннего шага
Функция компенсации обратного зазора
Компенсатор ошибок вертикальности
