Для повышения эффективности обработки станка статора лопастного насоса наша компания разработала специальную систему ЧПУ QCNC6803. Система использует спиральное радиальное непрерывное шлифование; Система имеет собственное программное обеспечение для оптимизации кривой статора, которое оптимизирует обработку дискретных точек данных и воссоздает кривую обработки; Процессор автоматически генерируется на основе соответствующих параметров, вводимых пользователем, и пользователю не нужно программировать.

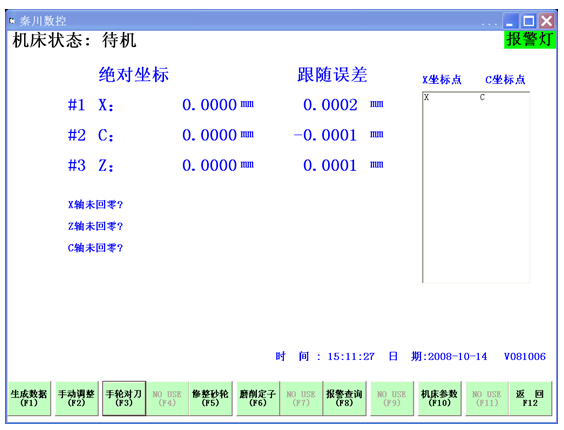

Основной интерфейс программного обеспечения показан ниже:

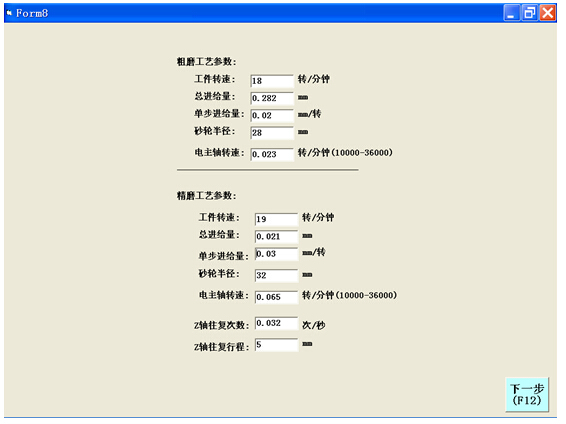

Интерфейс ввода параметров, как показано ниже

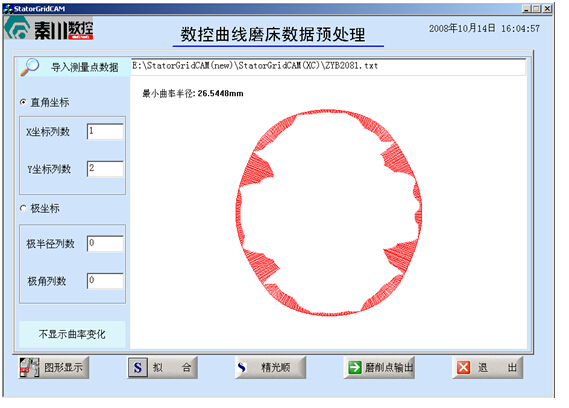

Описание контура статора после света

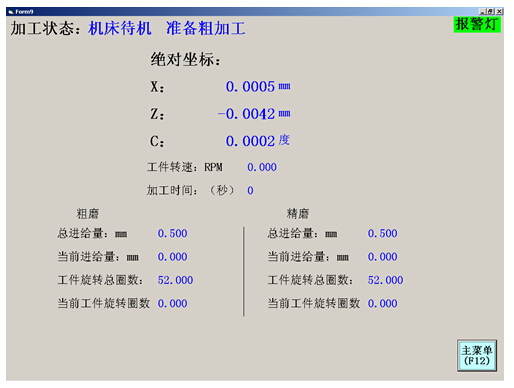

Информация о состоянии обработки показана на рисунке ниже.

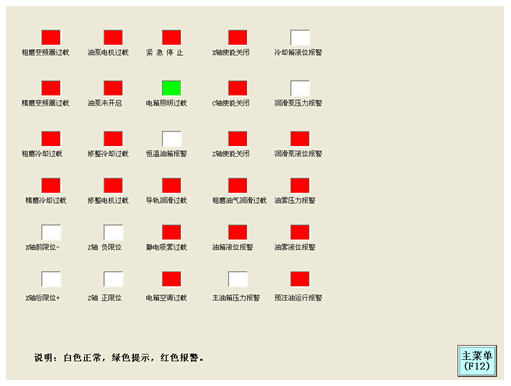

Сигнал тревоги показывает, как показано ниже
Функциональные возможности системы QCNC6803
Количество сервоприводов 3 ось
2. Количество валов (сервопривод + шпиндель) 5
Поддержка импорта государственных / британских единиц
4. Переход на уровень поддержки
5 Поддержка линейных вставок
6 Поддержка дуговой вставки
7 Поддержка спиральных вставок
8 Поддержка жесткого натяжения.
Скорость обновления сервопривода 400 us
10 Поддержка фонового редактирования
Последовательная связь RS - 232C
Поддержка коммуникаций Ethernet
13. Поддержка вызова подпрограмм
Поддержка MDI и одноступенчатых методов работы
15 Компенсация обратного зазора
16 Компенсация ошибок шага винта
17 Поддержка контроля подачи
Поддержка 32 сервоприводов в 16 системах координат
Процедуры обработки, которые могут одновременно работать в двух системах координат
Наша группа продуктов QMK003 с ЧПУ криволинейный шлифовальный станок с использованием системы ЧПУ QCNC6803, после тестирования обработки одностороннего запаса статора 50S занимает всего 60 секунд, ошибка контура в пределах 3S; Один и тот же станок, который поставляет эту систему ЧПУ, проходит испытания и обрабатывает ту же измельченную деталь в течение 220 секунд с погрешностью профиля около 4S.
Из этого следует, что система ЧПУ QCNC6803 является лучшим выбором для шлифовального станка с внутренней кривой отверстия.
